微信咨詢

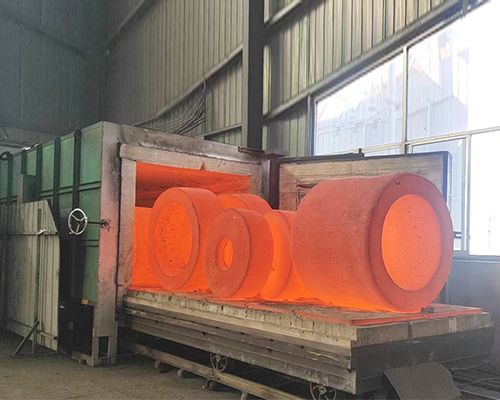

為了保證鍛件的熱處理質(zhì)量，在制訂工藝時(shí)選擇恰當(dāng)?shù)墓に噮?shù)是十分重要的。建業(yè)鍛壓鍛造目前鍛件熱處理工藝的制訂基本上還是以工廠的實(shí)際生產(chǎn)經(jīng)驗(yàn)為主。隨著科學(xué)技術(shù)的發(fā)展，通過(guò)計(jì)算來(lái)初步起地確定工藝參數(shù)，然后再通過(guò)生產(chǎn)實(shí)際來(lái)加以完善，在目前的技術(shù)條件下這是可能的。
鍛件回火時(shí)冷卻速度的控制很重要，主要考慮的因素是鍛件回火后的殘余應(yīng)力，回火后冷卻速度的大小直接影響殘余應(yīng)力值。經(jīng)研究發(fā)現(xiàn)鍛件從回火溫度冷卻到室溫之間有一個(gè)彈塑性轉(zhuǎn)變溫度，這個(gè)溫度隨鋼種不同而有所變化，一般認(rèn)為在400-450℃左右。殘余應(yīng)力主要是產(chǎn)生在400-450℃以上的冷卻過(guò)程，鋼在400℃以上處于塑性狀態(tài)，過(guò)快的冷卻速度將產(chǎn)生很大的熱應(yīng)力，產(chǎn)生塑性變形，使殘余應(yīng)力值增加。
在400℃以下時(shí)鋼已處于彈性狀態(tài)，冷卻速度對(duì)殘余應(yīng)力就沒(méi)有顯著影響。所以400℃以上要緩冷，400℃以下可以冷得快一些，必要時(shí)可在400-450℃之間等溫一段時(shí)間，會(huì)減小鍛件彈塑性狀態(tài)時(shí)的內(nèi)外溫差，有利于減小殘余應(yīng)力。對(duì)于一些重要的鍛件規(guī)定殘余應(yīng)力值要小于屈服點(diǎn)的10%。
鍛件回火階段,碳化物轉(zhuǎn)變。在此溫度范圍，由于溫度較高，碳原子的擴(kuò)散能力較強(qiáng)，鐵原子也恢復(fù)了擴(kuò)散能力，馬氏體分解和殘余奧氏體分解析出的過(guò)渡碳化物將轉(zhuǎn)變?yōu)檩^穩(wěn)定的滲碳體。隨著碳化物的析出和轉(zhuǎn)變，馬氏體中碳的質(zhì)量分?jǐn)?shù)不斷降低，馬氏體的晶格畸變消失，馬氏體轉(zhuǎn)變?yōu)殍F素體，得到鐵素體基體內(nèi)分布著細(xì)小粒狀（或片狀）滲碳體的組織，該組織稱為回火托氏體。此階段淬火應(yīng)力基本消除，硬度有所下降，塑性、韌性得到提高。建業(yè)鍛壓鍛造
鍛件回火階段,碳化物的聚集長(zhǎng)大和鐵素體的再結(jié)晶。由于回火溫度已經(jīng)很高，碳原子和鐵原子均具有較強(qiáng)的擴(kuò)散能力，第三階段形成的滲碳體薄片將不斷球化并長(zhǎng)大。在500-600℃以上時(shí)，α相逐漸發(fā)生再結(jié)晶，使鐵素體形態(tài)失去原來(lái)的板條狀或片狀，而形成多邊形晶粒。此時(shí)組織為鐵素體基體上分布著粒狀碳化物，該組織稱為回火索氏體?；鼗鹚魇象w具有良好的綜合力學(xué)性能。此階段內(nèi)應(yīng)力和晶格畸變完全消除。
備案號(hào)：
